تکنولوژی SLA و Polyjet در پرینت سه بعدی

مقایسه تکنولوژی های SLA و Polyjet در پرینت سه بعدی

هر مرکز ارائه دهنده خدمات پرینت سه بعدی علاقمند به پرینت سه بعدی قطعاتی است که تا حد امکان مشابه قطعه واقعی باشد . اگر انتظار شما از فرایند چاپ سه بعدی فراتر از سرگرمی است و به دنبال ساخت قطعات دقیق هسیتد باید با انواع فرایندهای دقیق پرینت سه بعدی آشنا باشید.
در این مقاله تفاوت های تکنولوژی (SLA ( Stereolithography و Polyjet  مورد بحث و بررسی قرار می گیرد. آشنایی با این تفاوت ها به شما کمک خواهد کرد تا در انتخاب فرایند پرینت سه بعدی قطعات و محصولات مورد نظر خود راحت تر تصمیم گیری کنید.

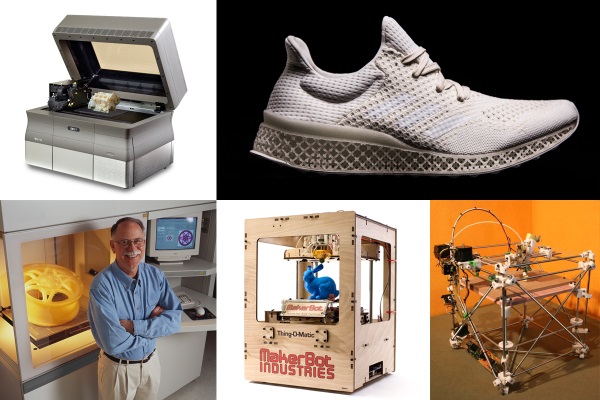

3d-main-1200-3
1-در هر دو تکنولوژی لازم است شما مدل سه بعدی خود را با فرمت STL ذخیره نمایید. پس از آن  نرم افزار واسط پرینتر این فایل  STL را برش زده  (slice) و مقاطع آن را شناسایی خواهد کرد. در تکنولوژی SLA قبل از شروع فرایند پرینت سه بعدی باید عمل slice  به طور کامل انجام شود و سپس چاپگر سه بعدی شروع به ساخت نماید. در صورتیکه در تکنولوژی پلی جت، حین پرینت  عمل slice هم انجام می شود. لذا  شروع فرایند چاپ سه بعدی سریع تراست.

2- تفاوت دیگر فرایند های SLA , polyjet  نحوه کار پرینتر سه بعدی یا به عبارتی نحوه ساخت لایه های قطعه است. در فن آوری SLA رزین به طور کامل در یک محفظه ریخته شده است. با تابش اشعه لیزر فرابنفش به رزین و خشک کردن آن لایه جدید ساخته شده و به لایه زیرین متصل می شود. سپس میز به سمت پایین حرکت می کند و این فرایند ادامه می یابد.در انتها قطعه ساخته شده  که کاملا” در رزین قرارگرفته از محفظه خارج شده و طی یک سری فرایند های تکمیلی شستشو و قرارگرفتن در یک کوره قطعه نهایی آماده می شود. لازم به ذکر است که در تکنولوژی SLA قطعه فقط از یک جنس می تواند ساخته شود لذا بسیاری از اجزاء نمونه پرینت شده مثلا” ساپورت ها از جنس متریال اصلی می باشند.  نکته دیگر این که قطعه ای که با روش SLA  نمونه سازی شده باشد بعد از خارج شدن از پرینتر سه بعدی حتما” باید  post-cure  شود و این یک مرحله مهم از فرایند پرینت سه بعدی با روش SLA  محسوب می شود.



3- نقاط قوت چاپ سه بعدی با روش SLA
•    رزولوشن بسیار بالا با قیمت بسیار خوب در اجرای جزئیات ریز همراه با سطحی بسیار صاف ( البته سطوحی که با ساپورت یا مواد تکیه گاهی در تماس هستند کیفیت سطحی پایین تری دارند )
•    قابلیت پرینت قطعات بسیار ریز و کوچک
•    دقت ابعادی بسیارخوب ومناسب جهت تست مجموعه های مونتاژی



4-    نقاط ضعف چاپ سه بعدی با روش SLA
•    حداقل ضخامت لایه 50 میکرون ( یا 05/0 میلیمتر) است درصورتیکه در تکنولوژی پلی جت 16 میکرون است.
•    احتمال آسیب رسیدن به قطعه هنگام جدا کردن ساپورت متریال
•    تکرارپذیری در SLA کمتراز  PolyJet است به عبارتی در تکرار پرینت سه بعدی یک قطعه با SLA  متوجه خواهیم شد که نمونه ها از نظر ابعادی با هم کمی تفاوت دارند.
•    عملیات  post cure  یا تکمیل کاری قطعه بعد از خارج کردن آن از چاپگر سه بعدی زمان بر بوده و در فضای اداری قابل انجام نمی باشد.
•    امکان پرینت سه بعدی قطعات انعطاف پذیر میسر نمی باشد.
•    محدودیت رنگ وجود دارد
•    قطعه پرینت شده با نوعی رزین خشک نشده و سمی در تماس است لذا باید نکات ایمنی رعایت شود.
•    روش ساخت قطعه در فن آوری چاپ سه بعدی به روش  polyjet  مشابه یک پرینتر جوهرافشان است که در آن به جای جت کردن جوهر، یک نوع رزین فوتوپلیمر جت می شود که این رزین با تابش اشعه ماوراء بنفش خشک می شود. این لایه ها بر روی میز دستگاه روی هم ساخته می شوند تا قطعه تکمیل شود. در فن آوری پلی جت برای ایجاد مواد تکیه گاهی یا ساپورت از یک نوع ماده ژله ای قابل شستشو با آب استفاده می شود. در این تکنولوژی مواد با خواص مختلف را می توان استفاده کرد. از مواد صلب و سخت  تا مواد لاستیکی. چاپ سه بعدی با روش پلی جت گزینه ای مناسب برای چاپ قطعات دقیق با جزئیات ریزو صافی سطح بالا است.



5- نقاط قوت پرینت سه بعدی با روش Poly jet

•    سرعت بالا
•    ساخت قطعات دقیق با جزییات ریز که موجب می شود قطعه خطای بسیارناچیزی با نمونه اصلی داشته باشد.
•    قابلیت چاپ سه بعدی قطعات و مجموعه ها با جنس های متفاوت و به طور همزمان
•    قابلیت پرینت سه بعدی با مواد رنگی
•    تنش کششی بسیار مطلوب

6-    نقاط ضعف پرینت سه بعدی با روش Polyjet

•    ساپورت یا مواد تکیه گاهی باید با روش دستی از قطعه جدا شوند.
( استفاده از جت آب پیشنهاد می شود )
•    سطوحی که با ساپورت متریال در تماس می باشند کمی کدر بوده و حالت گلاسه یا براق ندارند ولی با عملیات تکمیلی می توان کیفیت این سطوح را نیز افزایش داد.

به عنوان نکته پایانی ذکر این مورد ضروری است که در صورت نیاز به چاپ سه بعدی قطعاتی که می خواهیم قابلیت عملکرد داشته باشند و خواص مکانیکی در آنها حائز اهمیت است، پرینتر سه بعدی با فن آوری FDM به عنوان مناسبترین گزینه توصیه می شوند.

در شرکت پیشگام فناوران آرکا خدمات نمونه سازی با روشهای مختلف پرینت سه بعدی انجام می شود. این شرکت با توجه به نوع کار، دقت مورد نظر، استحکام، صافی سطح و… تکنولوژی مناسب را به مشتری معرفی کرده روش پرینت سه بعدی مورد نظر را توضیح می دهند تا در نهایت نمونه سازی سریع به صورت صحیح اجرا شود.
